Kanal Tipi Fan

Kanal tipi fan seçimi

Kanal tipi fan, hava kanalının üzerine seri olarak bağlanan ve havayı hat boyunca taşıyan fandır. Egzoz ve taze hava hatlarının her ikisinde de kullanılır. Kanal kesitine göre yuvarlak, dikdörtgen ve hücreli (kabinli) tipleri vardır.

Yuvarlak kanal tipi

Spiral kanal hatlarına doğrudan bağlanır, kompakttır ve en yaygın kullanılan tiptir. Çap seçimi kanal çapıyla uyumlu olmalıdır; çap küçüldükçe aynı debide hava hızı ve dolayısıyla ses artar. Kanal içindeki hava hızını 5 m/s civarında tutmak ses açısından güvenli bir hedeftir.

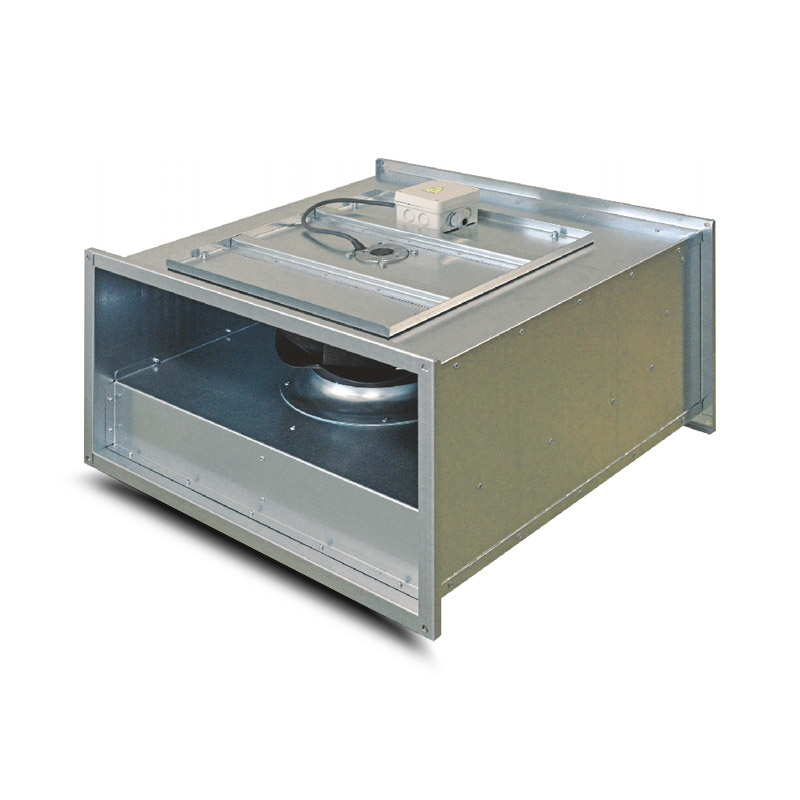

Dikdörtgen kanal tipi

Dikdörtgen kesitli kanal hatlarına adaptörsüz bağlanır. Asma tavan yüksekliğinin sınırlı olduğu yerlerde aynı kesit alanını daha alçak bir profille sağladığı için tercih edilir.

Hücreli (kabinli) fan

Fan, ses yalıtımlı bir kabin içine yerleştirilmiştir. Ünitenin kendisinden yayılan ses belirgin şekilde düşer. Toplantı salonu, otel ortak alanı, stüdyo gibi sessizlik beklenen mahallerin yakınına konumlandırılacak fanlarda doğru seçimdir. Kabin ayrıca bakım için erişimi kolaylaştırır.

Montaj yönü ve titreşim

Fanın üzerindeki ok hava yönünü gösterir; ters montaj debiyi ciddi biçimde düşürür ve sahada en sık yapılan hatalardan biridir. Fan ile kanal arasına esnek bağlantı konulmalı, fan yapıdan titreşim takozuyla ayrılmalıdır. Aksi halde titreşim kanal boyunca yapıya iletilir ve mahalde uğultu olarak duyulur.

Bakım

Fan çarkında biriken toz dengeyi bozar, titreşim ve ses artar. Yağlı egzoz hatlarında (mutfak) birikme çok daha hızlıdır; bu hatlarda dıştan motorlu modeller ve düzenli temizlik planı gerekir.
